Kubernetes: kube-proxy 和 CNI 是如何协作的？
在 Kubernetes 中，kube-proxy 和 CNI 插件协同工作，确保集群内 Pod 之间的互联互通。
Kube-proxy & CNI

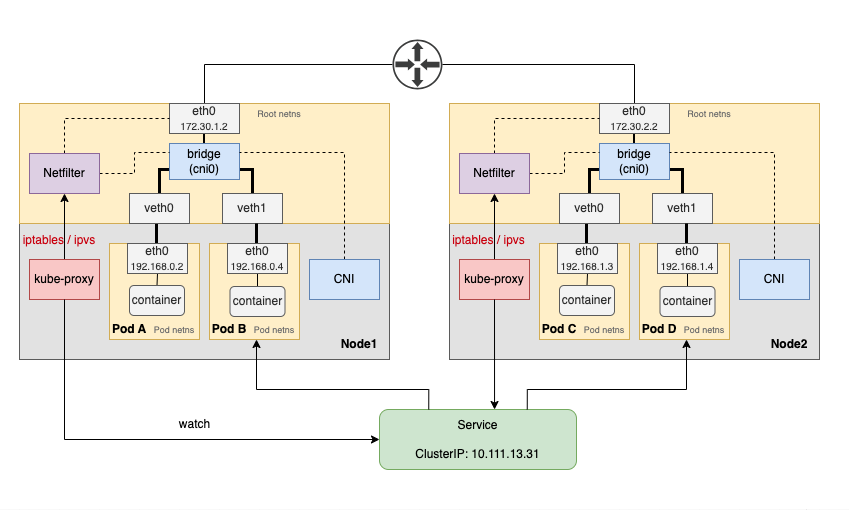

如上图所示，假设我们有一个类型为 ClusterIP 的 Service，它对应两个位于不同节点的 Pod。
当我们从 Pod A 对该 Service 发起请求时：
Pod A: 192.168.0.2 --> service-name（通过域名访问 Service）。- CoreDNS 进行域名解析，返回 service-name 的 clusterIP 地址：
Pod A: 192.168.0.2 --> 10.111.13.31 - Linux 内核的 Netfilter 进行 DNAT（目标网络地址转换），选择一个真实的后端 Pod IP：
Pod A: 192.168.0.2 --> 192.168.1.4 - 如果请求的 Pod 位于不同节点，则 CNI 插件将根据其配置的网络模式：
- 直接交由主机网络转发数据包，
- 或者使用
VXLAN/IPIP等方式封包之后再转发数据包。
以上是基本流程，但实际过程中涉及更多细节。
kube-proxy
kube-proxy 通常部署为 DaemonSet，确保所有 worker node 都有一个 pod。它连接 kube-apiserver，监听所有 Service（以及相关的 Endpoints、EndpointSlices）对象，然后通过 iptables 或 ipvs 配置节点的 Netfilter。
Netfilter 是 Linux 内核中用于处理网络数据包的框架。它工作在网络协议栈的多个位置（如输入、输出、转发），允许对数据包进行过滤、修改、重定向等操作。它的钩子机制允许在数据包处理的不同阶段插入自定义规则。
iptables 和 ipvs 都使用了 Netfilter 的功能。
Service 的 ClusterIP 是一个 virtual IP（虚拟 IP，简称 VIP），虚拟的含义是它本身没有实际的网络实体，只是被用作数据包的处理逻辑。
kube-proxy 使用 iptables 或者 ipvs 设置 Service ClusterIP（虚拟 IP）和 DNAT/SNAT 规则。当 Pod A 访问 ClusterIP 时，Linux 内核会通过这些规则将虚拟 IP 替换为真实的 Pod IP。
查看 iptables 的规则形如：
查看 ipvs 的规则形如：
Service 可能会对应多个 Pod，此时就涉及到负载均衡算法。iptables 使用的是随机选择；而 ipvs 则支持多种算法，包括 rr（Round Robin 轮询，默认值）、lc（Least Connection 最少连接）、sh（Source Hashing 源 IP 哈希）等等十几种。
总之，kube-proxy 监听 Service 并使用 iptables 或者 ipvs 去配置 Linux 内核的数据包修改、转发规则。
CNI
当 Linux 内核完成 DNAT/SNAT 之后，接下来的步骤是发包。如果 Pod 的 MAC/IP 在集群网络中可达，则 CNI 插件无需做额外操作，直接交由主机网络发包即可。然而，很多时候无法满足此要求，因此 CNI 插件提供了 Overlay 这种网络模式，通过 VXLAN 或 IPIP 等方式再次封装数据包，然后进行传输。
有关 CNI 插件的网络模型，可以参考我之前的文章《Kubernetes CNI 网络模型概览：VETH & Bridge / Overlay / BGP》。
常见的 CNI 插件（如 Flanne、Calico）使用的 VXLAN 或 IPIP 是基于 Linux 内核的功能，CNI 插件的主要作用是进行配置。
这意味着，kube-proxy 和 CNI 插件都只是为 Linux 内核提供配置，而实际的数据包处理仍由内核完成。（某些 CNI 插件如 Cilium 通过 eBPF 等技术可以绕过内核，直接在用户空间处理数据包。）
无需 kube-proxy
kube-proxy 存在一些局限性，例如随着集群中 Service 和 Pod 数量的增长，iptables 的规则匹配效率会下降，即使 ipvs 进行了优化，依然面临性能开销。此外，频繁的 Service 和 Pod 更新会导致规则重新应用，可能带来网络延迟或中断。kube-proxy 还依赖于 Linux 内核的 Netfilter，一旦内核配置不当或不兼容，可能会出现网络问题。
事实上，kube-proxy 的工作相对简单，如果网络插件能够实现数据包的高效转发，并提供与 kube-proxy 等效的功能，那么就不再需要 kube-proxy 了。例如，Cilium 通过 eBPF 实现了无代理的服务流量转发，完全可以替代 kube-proxy。
总结
在 Kubernetes 集群中，kube-proxy 和 CNI 插件通过配置 Linux 内核的网络组件（如 Netfilter、VXLAN 等），协同工作以确保 Pod 和 Service 之间的通信。随着 eBPF 等技术的发展，某些 CNI 插件能够实现无代理的服务转发，进一步优化了网络性能。
(关注我，无广告，专注于技术，不煽动情绪)
